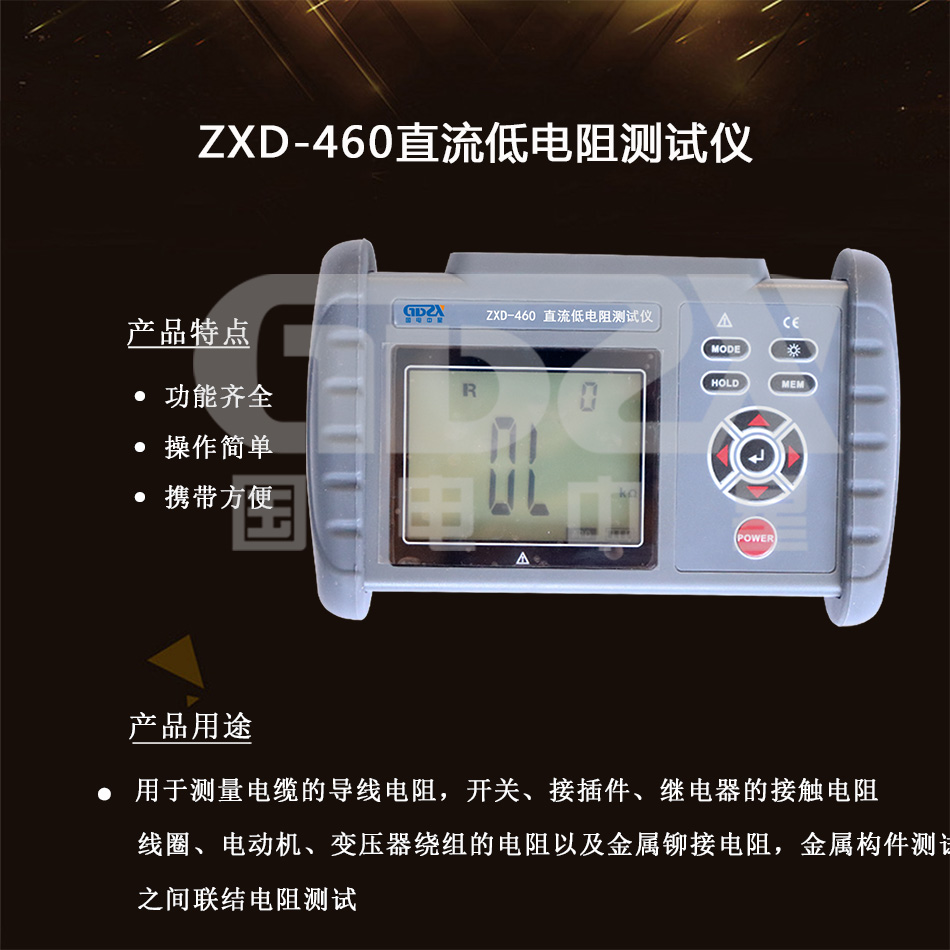

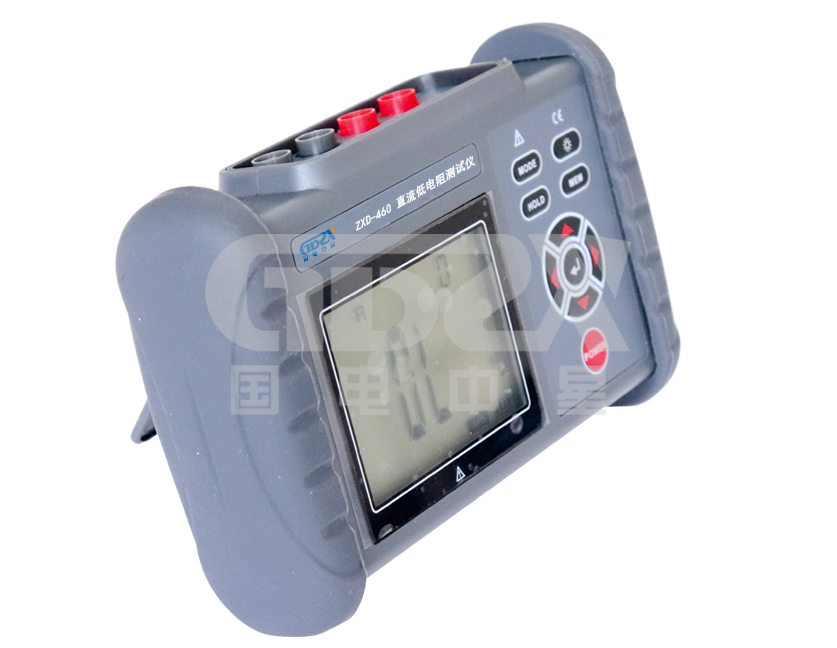

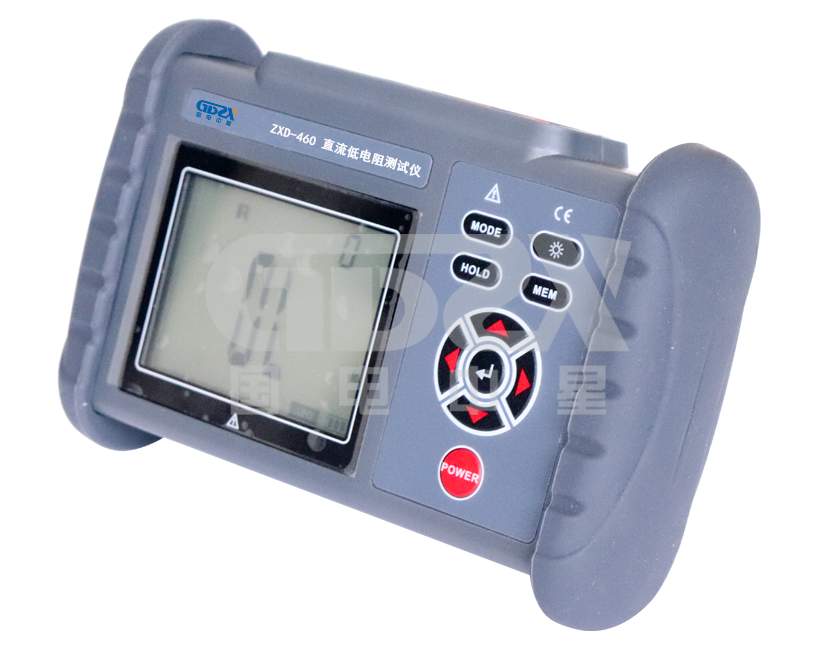

操作视频ZXD-460直流低电阻测试仪采用微处理机技术，四线法测试，安全精密可靠。主要用于测量电缆的导线电阻，开关、接插件、继电器的接触电阻，线圈、电动机、变压器绕组的电阻以及金属铆接电阻，金属构件之间联结电阻测试，低值电阻测试，地网地极间连接导体的电阻测试，接触电阻测试。由主机、监控软件、测试线、通讯线等组成。主机大屏 LCD 显示，一目了然。能存储 500 组数据，电阻测量范围：0.001mΩ~300.0KΩ。上位机软件具有历史数据读取、查阅、保存、报表等功能。
1) 本仪器采用微处理机技术，四线法测试，安全精密可靠。
2) 主要用于测量电缆的导线电阻，开关、接插件、继电器的接触电阻，线圈、电动机、变压器绕组的电阻以及金属铆接电阻，金属构件之间联结电阻测试，低值电阻测试，地网地极间连接导体的电阻测试，接触电阻测试。
3) 仪器由主机、监控软件、测试线、通讯线等组成。主机大屏 LCD 显示，一目了然。
4) 能存储 500 组数据，电阻测量范围：0.001mΩ~300.0KΩ。上位机软件具有历史数据读取、查阅、保存、报表等功能。
技术参数 | 参数详情 |
检测方法 | 四线法测试 |
测试电流 | ≥1A |
开路电压 | ≤4.2V |
功 率 | 测量功率≤8W |
电 源 | DC 3.7V 2000mAh 大容量锂电池 |
背 光 | 可控灰白屏背光，适合昏暗场所使用 |
显示模式 | LCD 显示，灰白屏背光 |
LCD 尺寸 | 长宽：71 mm×52mm |
仪表尺寸 | 长宽高：187 mm×191 mm×51mm |
测试线长 | 约 70cm，红色、黑色各 1 条 |
测量时间 | 约 2 次/秒 |
USB 接口 | 具有 micro USB 接口 |
通 讯 线 | micro USB 通讯线 1 条 |
数据存储 | 500 组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
数据查阅 | 数据查阅功能：“MR”符号显示 |
溢出显示 | 超量程溢出功能： “OL”符号显示 |
电池电压 | 电池电量实时显示，提示电池电压低时需要及时充电 |
自动关机 | “APO”指示，开机 15 分钟后自动关机 |
功 耗 | 待机: 约 100mA (背光关闭) |
开机开背光: 约 105mA | |
测量：2A Max | |
质 量 | 仪表：480g(含电池) |
测试线：250g | |
工作温湿度 | 18℃~28℃；70%rh 以下 |
存放温湿度 | -15℃~50℃；70%rh 以下 |
过载保护 | C1-C2 P1-P2 各端口间 AC 220V/0.0001 秒,过载?；ず?需要重启仪表才能正常测试 |
绝缘电阻 | 10MΩ以上(电路与外壳之间 500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级 2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》 |
