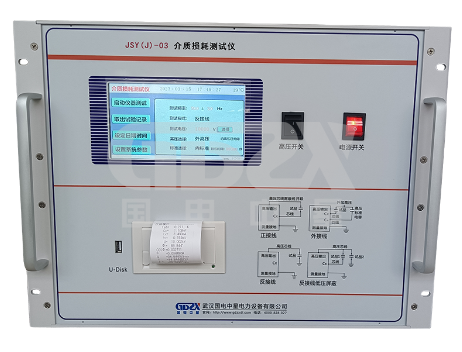

JSY(J)-03介质损耗测试仪技术解析与现场应用优势分析

引言：
在电力设备绝缘性能评估中，介质损耗因数（tgδ）与电容量（Cx）的测量是判断绝缘受潮、老化及局部缺陷的关键手段。传统电桥法易受工频干扰、操作复杂，而JSY(J)-03介质损耗测试仪采用变频电源与数字化处理技术，提升了现场测试的适应性与数据可靠性。本文从技术参数、核心功能及实际应用场景出发，对该设备进行系统解析。

一、核心测量性能

●   准确度等级：
电容量Cx：±（读数×0.5% + 1pF）
介质损耗tgδ：±（读数×1% + 0.00040）
该指标在变频抗干扰模式下、200%干扰强度下仍可保持，适用于高噪声现场环境。

●   测量范围与分辨率：
内施高压方式下，电容测量范围为3pF~60000pF（10kV档）及60pF~1μF（0.5kV档）。
tgδ分辨率达0.001%，电容分辨率高达0.001pF，有效位数4位，可识别微小绝缘变化。

二、高压输出与频率调节能力

●   内施高压： 0.5kV~10kV连续可调，支持非整数电压设定（如5123V），输出电流最大200mA。

●   试验频率：

◆   单频模式：40Hz~70Hz任意设定（如48.7Hz）

◆   双变频模式：支持50Hz / 60Hz基础频率下±0.1Hz~±10Hz自动变频，有效避开工频及谐波干扰。

三、接线方式与试品适配

●   外施高压能力：

◆   正接线：最高试验电流5A，频率40~70Hz

◆   反接线：最高电压10kV / 电流5A，同样支持变频

●   试品类型自动识别： 电容、电感、电阻三种试品自动判别，无需手动切换模式。

●   试验电流范围： 5μA~5A，覆盖小电容到大型容性设备。

四、特色功能与工程适用性

●   CVT自激法测试：
低压输出3~50V，电流3~30A，可自动测量C1、C2及总电容、介损值，并设置高压/低压电压、电流四重?；?。

●   反接线低压屏蔽：
在220kV CVT母线接地状态下，无需拆线即可完成C11的10kV反接线介损测量，显著提升试验效率。

●   耐压试验扩展：
支持PT/CT二次侧及400V低压系统的交流耐压试验，拓展设备用途。

●   外部高压频率适配：
可识别40Hz~70Hz范围内的外接高压电源，兼容工频电源或串联谐振装置，适用于大容量、高电压介损试验。

五、数据管理与操作便利性

●   人机交互： 全触摸大屏液晶显示，图形化操作界面。

●   存储与导出： 内置日历芯片与大容量存储器，支持U盘数据导出及专用PC软件管理。

●   通信接口： RS232接口，一台计算机可控制最多32台仪器，便于集成到高压试验车系统中。

六、安全防护机制

●   接地?；ぃ?nbsp;未接地或接地不良时，仪器无法启动高压输出。

●   过流?；ぃ?nbsp;试品短路或击穿时自动切断输出，?；ひ瞧?。

●   触电?；ぃ?nbsp;检测到操作人员触电风险时，瞬时切断高压，保障人身安全。

总结与适用场景
JSY(J)-03介质损耗测试仪通过变频抗干扰技术、宽范围高压输出、多模式接线兼容及完善的数据管理功能，适用于以下场景：

●   变电站现场强干扰环境下的套管、CT、PT、CVT介损测试

●   变压器、电抗器、电容器、避雷器的绝缘性能检测

●   油介损测量（需配套标准油杯）

●   低压系统耐压试验与二次设备交流耐压

该设备在保留传统介损仪核心功能的基础上，强化了自动化程度、现场抗干扰能力与数据可追溯性，适合电力检修、预防性试验及制造企业质检环节使用。
