技术应用 | ZXR(J)-20CB三通道直流电阻测试仪在变压器绕组快速检测中的性能解析与选型参考

引言

变压器直流电阻测试是判断绕组内部连接、分接开关接触、导线焊接质量及是否存在断股、开路等隐患的重要手段。传统单相测试方法需多次换线、逐相测量，耗时较长，尤其对于大型电力变压器而言，工作效率受到制约。ZXR(J)-20CB三通道直流电阻测试仪采用三相同时加电、独立采样设计，集成助磁与消磁功能，为技术人员提供了一种面向感性负载的快速检测方案。

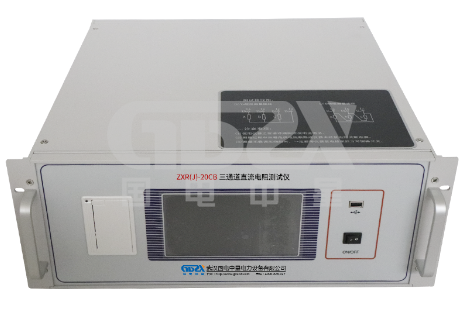

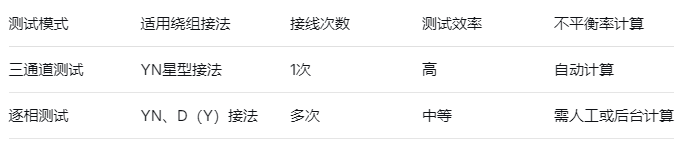

一、核心测试模式对比：三通道同测 vs 逐相测试

技术解读：
对于星型接法变压器绕组，三通道测试模式可一次接线完成三相直流电阻测量，仪器内部独立控制每相电流输出与电压采样，同步显示三相阻值及三相不平衡率。与传统逐相测试相比，减少了反复接线和放电等待时间，适合现场批量测试或大容量变压器检修场景。

二、输出电流档位与量程覆盖对比

ZXR(J)-20CB同时支持三相测试和单相测试两种工作模式，输出电流覆盖范围较宽。

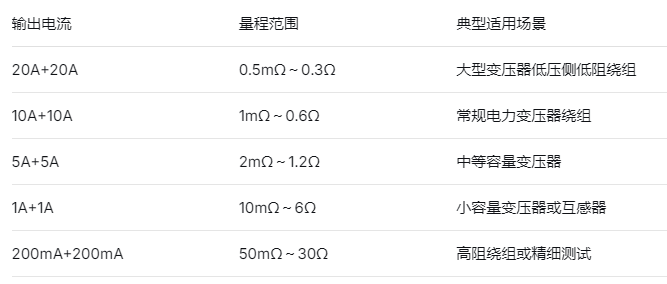

三相测试模式

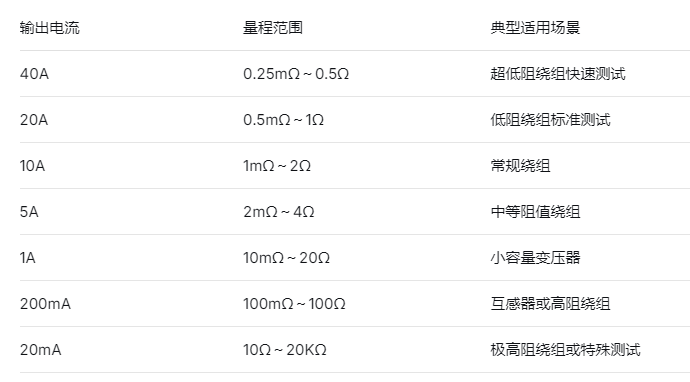

单相测试模式

对比说明：
部分同级设备在三相模式下最大输出电流仅为10A或更小，ZXR(J)-20CB三相模式下达到20A+20A，单相模式下达到40A，在测试大型低阻绕组时可提供足够的测试电流，有利于提高信噪比和测量稳定性。最小分辨率0.1μΩ，可识别微欧级阻值变化。

三、针对特殊变压器结构的助磁测试功能

对于五柱铁心或低压绕组为三角形连接的大型变压器，常规直流电阻测试方法受磁路饱和影响，电流建立时间较长，测试效率下降。

ZXR(J)-20CB采用高低压串激磁方法，仪器内部自动连结绕组的助磁回路，无需人工改接线，可快速完成低压绕组直流电阻测试。

技术解读：
助磁功能通过施加特定电流路径，改善铁心磁路状态，加速电流稳定过程。对于三角形连接绕组，传统方法往往需要多次换向加压，而该仪器的自动助磁回路设计减少了现场操作步骤，降低了误接线风险。

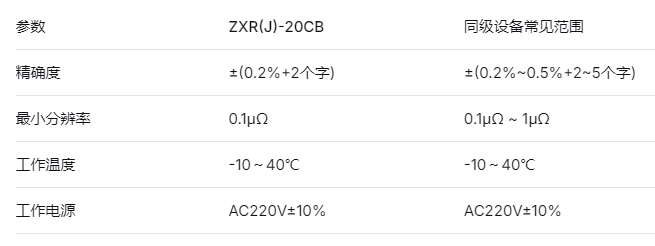

四、测量精度与稳定性指标

技术解读：
0.2%精度配合0.1μΩ分辨率，能够满足电力变压器直流电阻测试的工程要求，尤其适用于判断绕组接头电阻变化、分接开关触头接触不良等微阻差异。

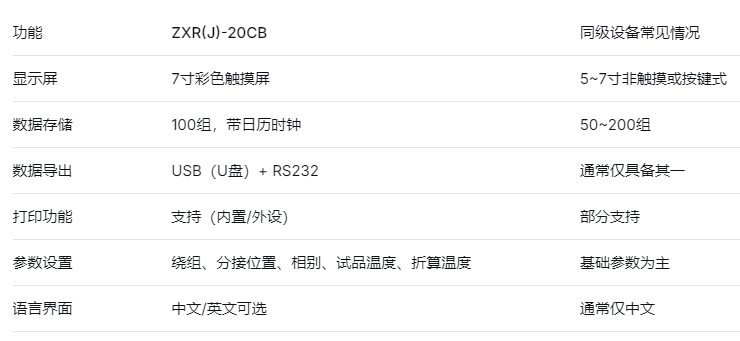

五、人机交互与数据管理对比

技术解读：
折算温度功能允许技术人员将实测电阻值统一折算至标准温度（如75℃），便于与历史数据或出厂数据进行对比，减少了人工换算的工作量及错误可能。RS232通讯接口配合上位机软件，可将测试数据导入后台管理系统，适合建立设备状态数据库。

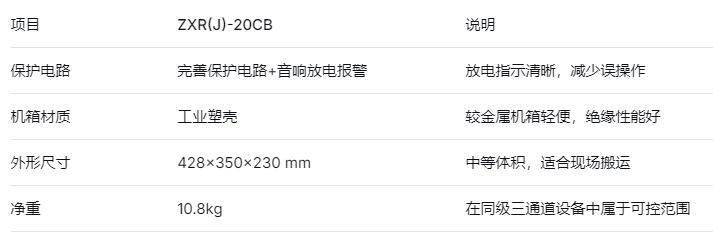

六、安全?；び氡阈?/strong>

技术解读：
直流电阻测试结束后，绕组中储存的磁能需通过放电回路释放。音响放电报警功能可明确提示放电过程，避免技术人员在未放电完毕时拆线，提升了现场操作安全性。

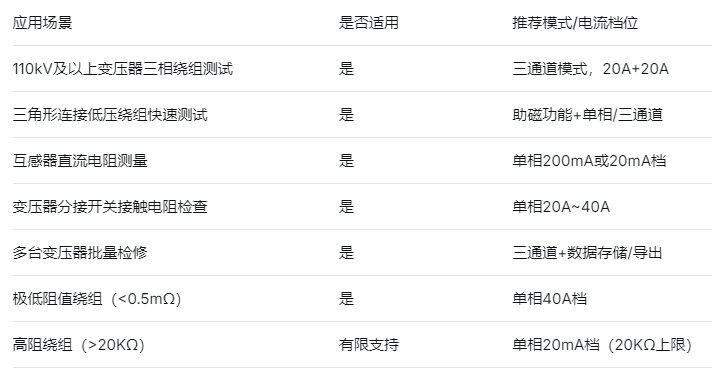

七、适用场景与选型建议

八、局限性提示

●   仪器净重10.8kg，虽采用便携机箱，但长时间手持或高处作业时建议配合搬运工具。

●   工作环境湿度要求≤80%RH无结露，在潮湿环境或雨雪天气下使用需注意防护。

●   三相测试模式主要适用于星型接法绕组，对于三角形接法绕组仍需采用逐相测试或助磁模式。

●   最高输出电流40A（单相）和20A+20A（三相），适用于常规电力变压器及互感器，对于特高压或超大容量变压器需结合现场情况确认电流档位是否足够。

结语

ZXR(J)-20CB三通道直流电阻测试仪通过三相同时加电、独立采样的设计，有效缩短了变压器直流电阻测试的整体耗时。其助磁功能针对五柱铁心和三角形连接绕组提供了专门的解决方案，扩展了设备适用范围。7寸触摸屏、折算温度设置、多方式数据导出等人机交互设计，提升了现场操作的便利性和数据管理能力。技术人员可根据被测变压器类型、绕组接法及阻值范围，合理选择测试模式和电流档位，以发挥该仪器在电力检修、交接试验、预防性试验中的实际价值。
