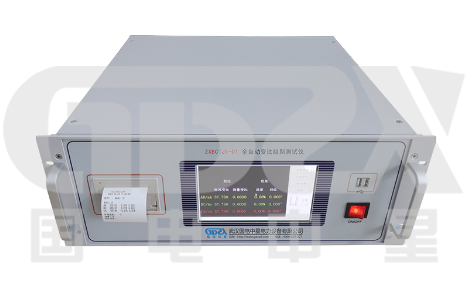

ZXBC(J)-01全自动变比组别测试仪的技术架构与工程应用分析

一、标准依据与应用场景

ZXBC(J)-01全自动变比组别测试仪依据DL/T963-2005《电力行业变压器变比组别测试仪通用技术条件》设计，并参照《电力设备交接和预防性试验规程》使用要求。该设备主要用于：

●   变压器出厂质量监督

●   变压器使用过程中的状态评估

●   匝间短路、开路、连接错误识别

●   调压开关内部或接触故障判断

●   为变压器并联运行提供变比与组别数据

二、核心技术特性

2.1 自动档位识别与参数记忆

设备可自动测量变压器当前档位，无需人工判断。完成一次参数设置后，后续同型号测试可直接调用，测试数据统一保存，打印输出一次完成，减少重复操作。

2.2 三相电源自动生成

仪器输入单相220V电源，内部自动生成幅值可调节、相位恒定的三相（120°）测试电源，无需现场配置三相供电条件。

2.3 异频测试电压

测试输出电压采用异频方式，测量结果不受工频电源的频率波动及幅值变化影响，提高了测试稳定性和重复性。

2.4 六通道同步采样

采用六通道同时采样设计，实现真正意义上的三相电压同时测量，避免了分时采样可能引入的相位误差，尤其适用于组别和角度的准确判断。

2.5 无继电器设计

整机内部不使用继电器，消除了继电器触点老化、粘连等常见故障源，有利于设备在长期运行中保持稳定性。

2.6 异常状态提示与?；?/p>

●   高低压接反提示

●   输出故障状态提示

●   输出短路保护（短路不损坏仪器）

●   电源误接AC380V仍可正常工作

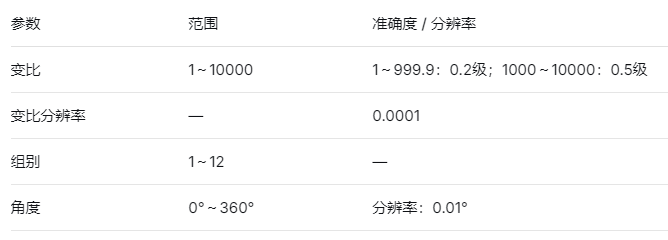

三、测试能力范围

四、适用设备类型

该设备不仅适用于常规电力变压器，还可测量：

●   移相变压器

●   带多次脉冲的整流变压器

●   Z型变压器

●   电压互感器（PT）

●   电流互感器（CT）

五、操作与数据管理

●   人机交互：800×480彩色液晶触摸屏，支持外挂鼠标

●   数据存储：内部自动保存1000组数据，支持外接U盘扩展

●   报告生成：可生成Word格式测试报告，便于数据管理与归档

●   输出打?。耗谥酶咚俅蛴』?/p>

六、工作环境条件

●   输入电源：220V ±10%，50Hz ±1Hz（误接380V不损坏）

●   使用温度：-10℃～40℃

●   相对湿度：<85%RH

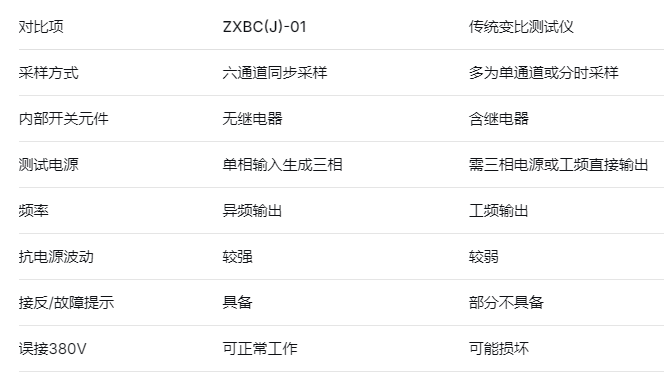

七、与传统变比测试仪的主要对比

八、适用技术人员

●   变压器制造厂出厂试验人员

●   电力系统预防性试验工程师

●   变电站检修与运维人员

●   电力设备第三方检测机构

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
