技术解析｜ZX-BRY04变压器绕组变形测试仪的频率响应法与工程应用

在电力变压器的预防性试验中，绕组变形检测是判断设备能否安全运行的关键环节。传统阻抗法对轻微变形识别能力有限，而ZX-BRY04变压器绕组变形测试仪采用频率响应分析（FRA）方法，结合智能化软件平台，为技术人员提供了从数据采集到诊断结论的一体化方案。本文结合其性能特点与技术参数，对该设备的设计逻辑与工程适用性作系统解读。

一、测试原理：频率响应法（FRA）的技术优势

ZX-BRY04基于内部故障频率响应分析（FRA） 方法，通过向变压器绕组注入不同频率的扫频信号，检测其幅频响应特性。当绕组发生位移、扭曲或匝间短路时，分布电感和电容参数变化，响应曲线随之改变。

相较于短路阻抗法，FRA方法对局部绕组变形更为敏感，尤其适用于判断：

●   轴向或径向失稳

●   饼间压紧松动

●   引线位移

二、测量架构与接口设计

仪器由测量部分（高速单片机控制） 与分析软件部分组成。测量单元包含信号生成与信号采集模块，通过USB接口与平板电脑或笔记本电脑连接。

该架构的工程价值在于：

●   现场无需配置专用工控机，技术人员自带的笔记本即可作为操作终端

●   USB供电与数据传输一体化，减少现场额外电源依赖

●   软件平台可独立升级，硬件复用周期更长

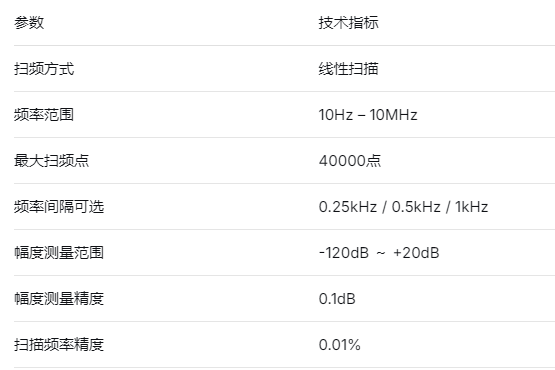

三、扫频范围与分辨率

高密度扫频点（最大40000点）使设备能够捕捉绕组微小的谐振点偏移，技术人员可根据变压器容量与电压等级选择合适的间隔，在测试速度与分辨率之间平衡。

此外，设备提供分段扫频测量模式，将0.5kHz–1MHz范围划分为多个频段，便于对特定频段内的异常进行针对性分析。

四、信号接口与电气参数

●   信号输入阻抗：1MΩ

●   信号输出阻抗：50Ω

●   信号输出幅值：±20V

高输入阻抗设计减少了对被测绕组的分流影响，±20V输出幅值在长距离测试引线或高噪声现场环境中仍能保持充足的信噪比。

五、测试效率与接线方式

●   单相测量时间：<60秒

●   三相全自动测量：一次接线完成三相测试，无需逐相换线，自动保存结果

对于三绕组电力变压器（高、中、低压侧），总测试时间不超过10分钟。接线人员可在变压器外部完成输入输出引线连接，测量结果不受接线位置影响，且无需在每次换线时反复攀爬油箱。

六、软件平台与智能诊断

6.1 系统兼容性

软件支持 Windows 98/2000/XP/Windows7，覆盖电力系统仍在使用的大量老旧工控机与笔记本。

6.2 历史曲线对比与专家分析

●   同时加载最多6条历史曲线进行横向（不同相别）与纵向（同相不同时期）对比

●   各条曲线相关参数自动计算

●   专家智能分析诊断系统自动输出绕组状态参考结论（正常/轻微变形/严重变形等）

6.3 数据管理

●   自动保存环境条件参数（温度、湿度、测试日期等），为诊断提供辅助依据

●   测量数据自动存盘，支持彩色打印生成测试报告

●   变压器详细参数可后续补充或修改，无需在现场逐一录入

七、与阻抗法参数的对照说明

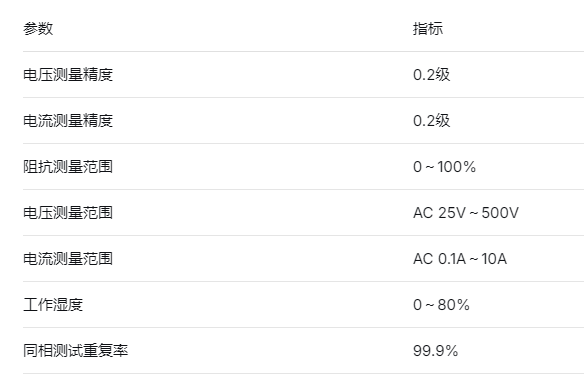

该设备同时提供阻抗法测量功能（部分型号或选配模式），其主要技术参数如下：

技术人员可根据现场条件选择测试方法：FRA法用于高灵敏度变形识别，阻抗法用于快速筛查或与历史规程数据对标。

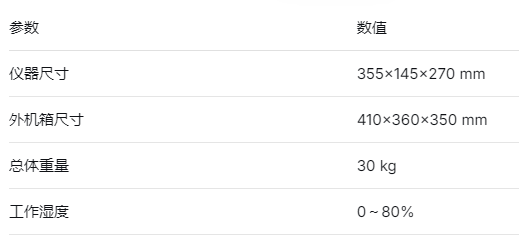

八、物理参数与环境适应性

整机采用机箱防护设计，适合现场搬运与长期存放。30kg的重量在变压器测试类设备中属于常规水平，需两人搬运或配备小推车。

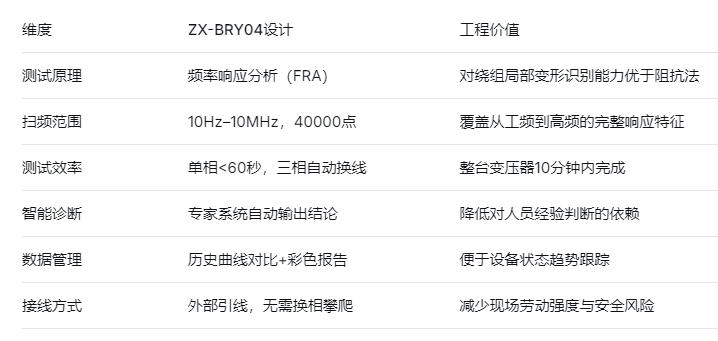

技术特点总结

适用场景建议

●   110kV及以上电力变压器绕组变形普查

●   变压器出口短路后绕组状态评估

●   大修前后对比试验

●   故障变压器返修前诊断
