技术文章：ZX-BZK02变压器短路阻抗测试仪功能与应用解析

引言

变压器短路阻抗是反映变压器绕组变形、移位及内部故障的重要参数。常规停电检测方法存在效率低、搬运设备繁琐等问题。ZX-BZK02变压器短路阻抗测试仪集成了内置调压源、多模式测试及智能控制功能，为现场和试验室条件下的变压器阻抗检测提供了系统性技术方案。

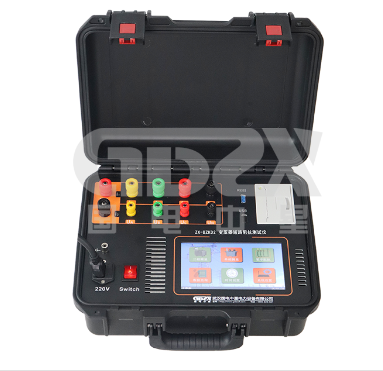

一、设备架构与设计定位

该仪器适用于35kV级及以上主变压器的低电压短路阻抗测量。内置2000W交流可调电源，支持电压自动调节，减少对外部调压设备的依赖。整机采用?？榛杓疲骰亓?.9kg，配合专用线箱，便于现场携带与快速部署。

二、核心测试功能

1. 三相短路阻抗测量

●   同步显示三相电压、三相电流、三相功率

●   自动折算至额定温度、额定电流下的阻抗电压百分比

●   计算与铭牌阻抗的误差百分比

2. 单相短路阻抗测量

适用于单相变压器的短路阻抗测试，扩展设备适用范围。

3. 零序阻抗测量

针对高压侧星形接线带中性点的变压器，支持零序阻抗专项测试。

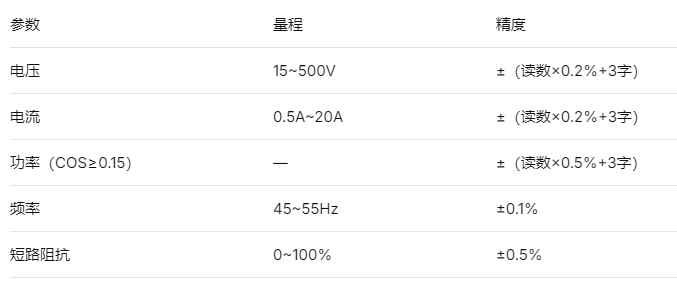

三、测量范围与精度指标

仪器采用4位数字显示，电压、电流精度达到0.2级，短路阻抗精度0.5级，满足变压器例行试验与故障诊断需求。

四、扩展与适配能力

●   外接互感器支持：超出直接测量范围时，可外接电压、电流互感器，仪器支持设置互感器变比，直接显示一次侧值

●   测试线长度：标配8米，可按需定制

五、智能控制与数据处理

1. 手机APP全程控制

通过手机APP可实现仪器操作、参数设置及测试启动，提升单人作业效率。

2. 多种数据接口

●   232接口：用于外扩功能

●   USB接口：测试数据转存至U盘

●   内置存储器：可储存200组测量数据

3. 人机交互

●   大屏幕彩色高分辨率触摸屏

●   中英文界面自由切换

●   内置高速热敏打印机，支持现场数据打印

4. 辅助功能

●   永久日历、时钟，支持时间校准

●   适应环境温度-10℃~40℃，相对湿度≤85%RH

六、现场应用场景

●   例行预防性试验：定期检测变压器短路阻抗，与历史数据比对判断绕组状态

●   故障后诊断：短路事故后快速检测阻抗变化，评估绕组变形程度

●   零序阻抗专项测试：用于中性点接地系统变压器的零序参数获取

●   外接互感器大电流测试：适用于大容量变压器低功率因数下的阻抗测量

七、技术优势总结

1.一体化程度高：内置2000W调压源，无需外接调压设备

2.测试模式全：支持三相、单相、零序三种模式

3.现场适应性强：体积小、重量轻、手机APP控制、标配长测试线

4.数据管理完善：U盘转存、内部存储、打印输出、232扩展接口

5.精度可靠：电压电流0.2级，阻抗0.5级，满足工程要求

结语

ZX-BZK02变压器短路阻抗测试仪在便携性、功能覆盖度和智能化控制方面具有明确的技术特征。对于从事变压器预防性试验、故障诊断及现场检修的技术人员，该仪器提供了一套从电压自动调节到多模式测试、从数据存储到手机控制的完整工作流程，适用于35kV及以上电压等级变压器的日常运维与专项检测。
