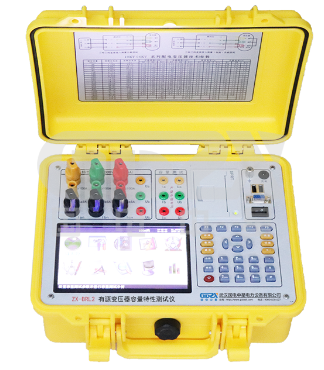

技术解析：ZX-BRL2有源变压器容量特性测试仪的功能集成与现场应用

在变压器交接试验、预防性试验及容量核定工作中，测试设备的便携性、测量精度与功能集成度直接影响现场作业效率。ZX-BRL2有源变压器容量特性测试仪将测试电源、数据采集与分析功能融为一体，为技术人员提供了一种区别于传统多表法测量的解决方案。本文从其技术架构、核心功能与适用场景角度进行解析，供相关专业人员参考。

一、有源化设计：内置测试电源的技术价值

传统变压器容量及损耗测试通常需要外接三相调压器、升流器及多块仪表，接线复杂且对现场电源容量有一定要求。ZX-BRL2采用有源测试方案，内部集成数字合成三相标准正弦波信号源与功率放大器，具备以下技术特点：

●   无需外接测试电源：在测量变压器容量、短路损耗等项目时，仪器自身可产生所需的三相测试电流与电压，适用于现场无合适调压设备或电源容量不足的场景。

●   波形纯净度控制：采用数字合成技术生成标准正弦波，区别于简单的逆变交流输出，有助于保障在非额定条件下测试数据的可重复性与准确性。

●   电池供电与续航能力：内置高效能锂电池，一次充电可支持约500台次的连续测量，适合批量测试或偏远现场作业，减少对现场交流电源的依赖。

二、宽量限与双量程设计：适应多电压等级与容量范围

变压器类型涵盖配电变压器至大型电力变压器，其测试参数动态范围较大。ZX-BRL2在输入回路设计中考虑了量程适应性：

●   电压测量宽限：0–750V测量范围，无需手动切换档位，避免因电压档位选择错误导致的设备损坏，同时适用于不同电压等级的变压器空载试验。

●   电流双量程设计：提供0–5A与0–100A两档内部量程，低端可满足PT类小电流测量需求，高端可覆盖较大容量变压器的短路试验电流范围。

●   容量覆盖范围：20kVA–100000kVA的测量范围，基本涵盖配电变压器至主变压器的容量等级，适用于供电公司、厂矿企业及检测机构的多场景需求。

三、多参数同步测量与校正功能

变压器损耗测试受电压、电流波形畸变及温度等因素影响，ZX-BRL2在数据处理层面设置了多项校正功能，以提升现场测试结果的参考价值：

●   空载与短路试验：支持空载电流、空载损耗、短路电压、短路损耗等工频参数的同步测量，并可依据实测数据判断变压器型号（如S7、S9、S11、S13、S15及干变SCB系列等）。

●   波形畸变与温度校正：提供电压校正（非额定电压下空载试验）、电流校正（非额定电流下短路试验）以及温度校正功能，其中温度校正可选择简单校正与附加损耗分别校正两种方式，便于不同精度要求下的数据修正。

●   谐波分析与矢量分析：可测量电压、电流的谐波含量及总谐波失真度，支持简单的矢量分析并绘制矢量图，辅助判断接线正确性及绕组状态。

四、集成化功能：一机多用的现场价值

ZX-BRL2在功能设计上兼顾了专用测试与辅助诊断需求，一台设备可完成多项测试任务：

●   示波器功能：实时显示各电参量的波形图，便于观察电压、电流波形畸变情况，辅助判断铁心饱和或谐波源问题。

●   数据存储与打?。耗谥么娲⒌ピ杀４?00组容量测试数据，支持现场通过微型打印机输出测试结果，便于即时整理报告。

●   电池电量管理：采用百分比电量指示，相比简单亏电报更直观，便于现场作业人员合理安排测试任务。

五、适用场景与技术定位

综合其功能配置与性能指标，ZX-BRL2适用于以下典型场景：

●   配电变压器容量核定：用于供电公司用电检查、稽查部门对用户变压器容量的现场复核，判断是否存在私增容量行为。

●   变压器交接与预防性试验：在变压器安装后或运行周期内进行空载、短路试验，评估损耗状态与运行性能。

●   无大型测试电源条件的现?。菏视糜谄侗涞缯尽⒖笄?、施工现场等不具备三相大容量调压设备的场所。

●   多参数快速筛查：需同时获取变压器容量、损耗、谐波、矢量关系等多项数据的综合测试任务。

结语

ZX-BRL2有源变压器容量特性测试仪通过内置测试电源、宽量限采样与多参数校正功能的集成，将传统需要多台设备配合完成的试验项目整合于一体。对于现场技术人员而言，理解其有源测试原理、校正逻辑及量程适用范围，有助于在变压器测试工作中更高效地获取可靠数据，提升现场作业质量与效率。
